Vektor Dekor 70

B
класс
70
мм
ширина
5
камер
Основные отличия профиля
Цветной профиль класса B
Бланшированная поверхность
Экономия на отоплении до 77%
Стойкость к повреждениям
Оптимальное решение
5 камер
Дополнительные камеры обеспечивают повышенную звукоизоляцию
Стеклопакет до 40 мм
Позволяет улучшить тепло- и звукоизоляцию, применить бронированное стекло
Дополнительные перегородки и выступы
Позволяют увеличить прочность и повысить теплосопротивление
Фурнитурный паз 13 мм
Позволяет установить противовзломную фурнитуру
Описание и характеристики
  • Количество камер 5
  • Монтажная ширина 70 мм
  • Толщина стеклопакета 24, 32, 40 мм
  • Толщина лицевых стенок 2,5 мм
  • Средние значения разрушающих нагрузок 5200-5500 Н
  • Морозостойкость -50…+50 °С
  • Энергоэффективность 0,805 м² °С/Вт
  • Сопротивление теплопередаче по ГОСТ 4 тип
  • Удаление фурнитурного паза 13 мм
  • Противовзломная фурнитура Да
  • Исполнение Антрацит, тёмный дуб
  • Окрашенный в массе Нет
  • Покрытие ASA-полимер
  • Цвет уплотнения Черный, серый
  • Материал уплотнения ТРЕ
  • Заводская гарантия 40 лет
  • Профильная система
    Пятикамерные профили шириной 70 мм
    Различные формы штапика: прямой, скошенный, фигурный
    Толщина наружной профильной стенки 2,5 мм
    Толщина внутренних стенок 2 мм
    Классический контур
    Ширина сочетания рама-створка в световом проёме от 112 мм
  • Функциональность
    Профиль Vektor 70 создан специально для регионов с климатическими нагрузками в диапазоне от -55 до +60°С. Стальное армирование в профиле образует так называемый «мостик холода», из-за которого возникают теплопотери так как теплопроводность металла выше, чем у пластика. Стальное армирование в профиле Vektor отделено от внешней и внутренней лицевых стенок двумя камерами с каждой стороны, что устраняет вероятность образования мостика холода и тем самым увеличивает общий коэффициент сопротивления теплопроводности
  • Сфера применения
    Оконные системы Vektor Dekor 70 предназначены для остекления жилых и офисных помещений, создания арочных конструкций, оформления оконных проемов в различных цветовых решениях и оригинального дизайна фасадов зданий
  • Окраска и ламинация
    Vektor Dekor 70 — профиль с акриловым покрытием ASA-полимер. Это сополимер акрилового эфира, стирола и акрилонитрила. По сравнению с ламинационной пленкой ASA-полимер более устойчив к механическим воздействиям. Акриловое покрытие наносится на ПВХ профиль методом соэкструзии, то есть акриловая смесь и ПВХ-компаунд соединяются при высокой температуре в процессе экструзии профиля. Поэтому покрытие отличается повышенной прочностью и исключает возможность отслоения акрилового слоя. Подробнее о технологии декорирования профилей

BIM (Building Information Modeling или Building Information Model) — информационное моделирование здания или информационная модель здания.

Информационное моделирование здания — это подход к возведению, оснащению, обеспечению эксплуатации и ремонту здания (к управлению жизненным циклом объекта), который предполагает сбор и комплексную обработку в процессе проектирования всей архитектурно-конструкторской, технологической, экономической и иной информации о здании со всеми её взаимосвязями и зависимостями, когда здание и всё, что имеет к нему отношение, рассматриваются как единый объект.

Трёхмерная модель здания, либо другого строительного объекта, связанная с информационной базой данных, в которой каждому элементу модели можно присвоить дополнительные атрибуты. Особенность такого подхода заключается в том, что строительный объект проектируется фактически как единое целое. И изменение какого-либо одного из его параметров влечёт за собой автоматическое изменение остальных связанных с ним параметров и объектов, вплоть до чертежей, визуализаций, спецификаций и календарного графика.

Компания «Грайн» разместила цифровые 3D модели популярных оконных и балконных конструкций из профильных систем Grain и Nordprof в открытом доступе для бесплатного скачивания на площадке BIMLib

BIMLIB — это библиотека бесплатного BIM-контента. Файлы с каталогом типоразмеров, доступных к скачиванию в библиотеке, могут интегрироваться с разными платформами.

Все информационные модели оборудования можно подбирать с учетом закладываемых параметров объекта. В системе сразу заложены характеристики оконных и дверных конструкций, а также предельно допустимые размеры. Это позволяет, не обладая глубокими знаниями профильных систем, легко выполнять проектировочные работы.

Подходит для проектировщиков, архитекторов и проектных организаций.

На официальном сайте компании представлены пошаговые видеоинструкции по работе с библиотеками 3D моделей окон. Вся информация представлена бесплатно как для партнеров и дилеров, так и для проектировщиков.

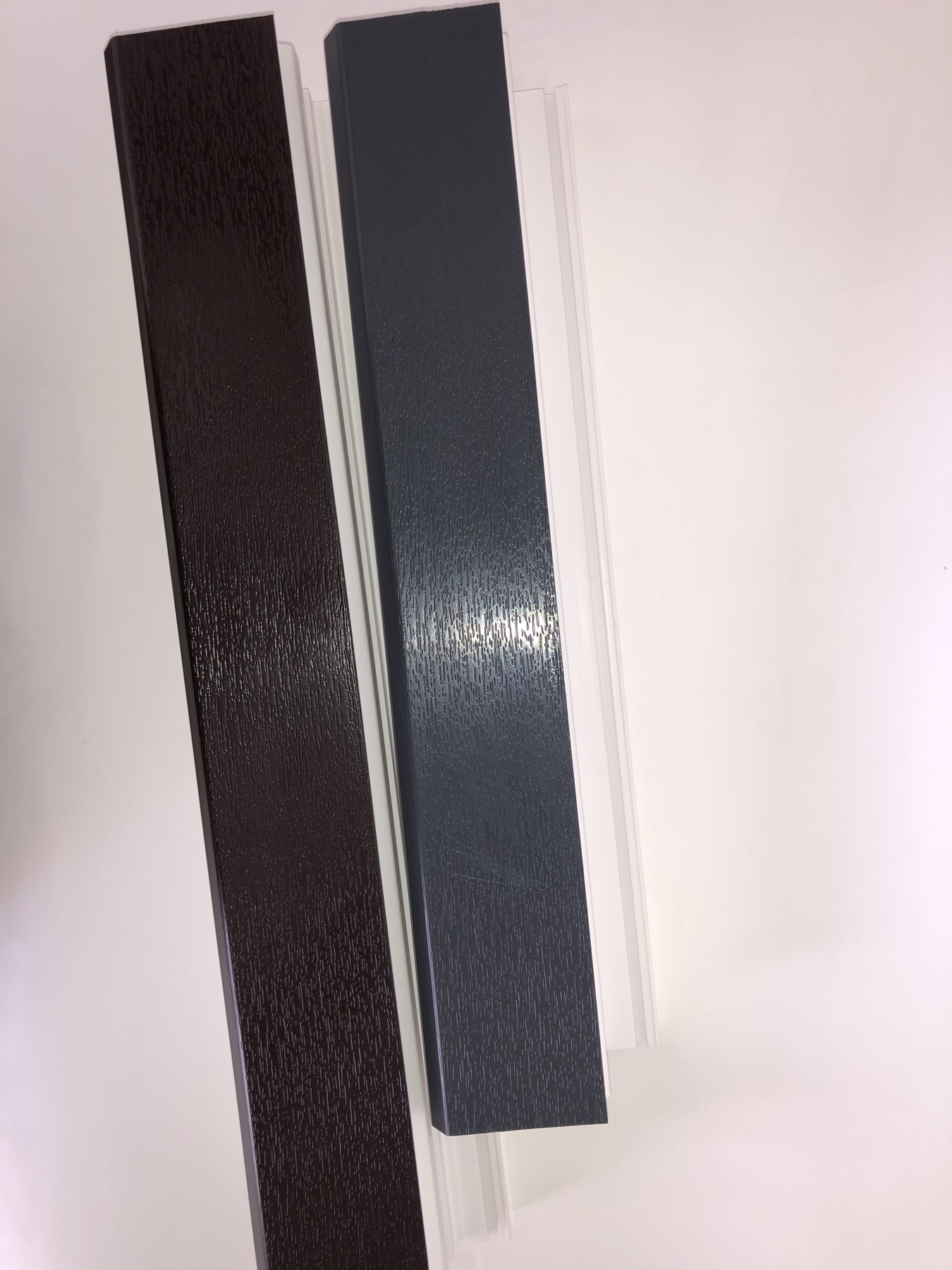

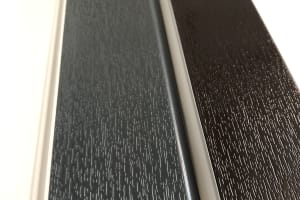

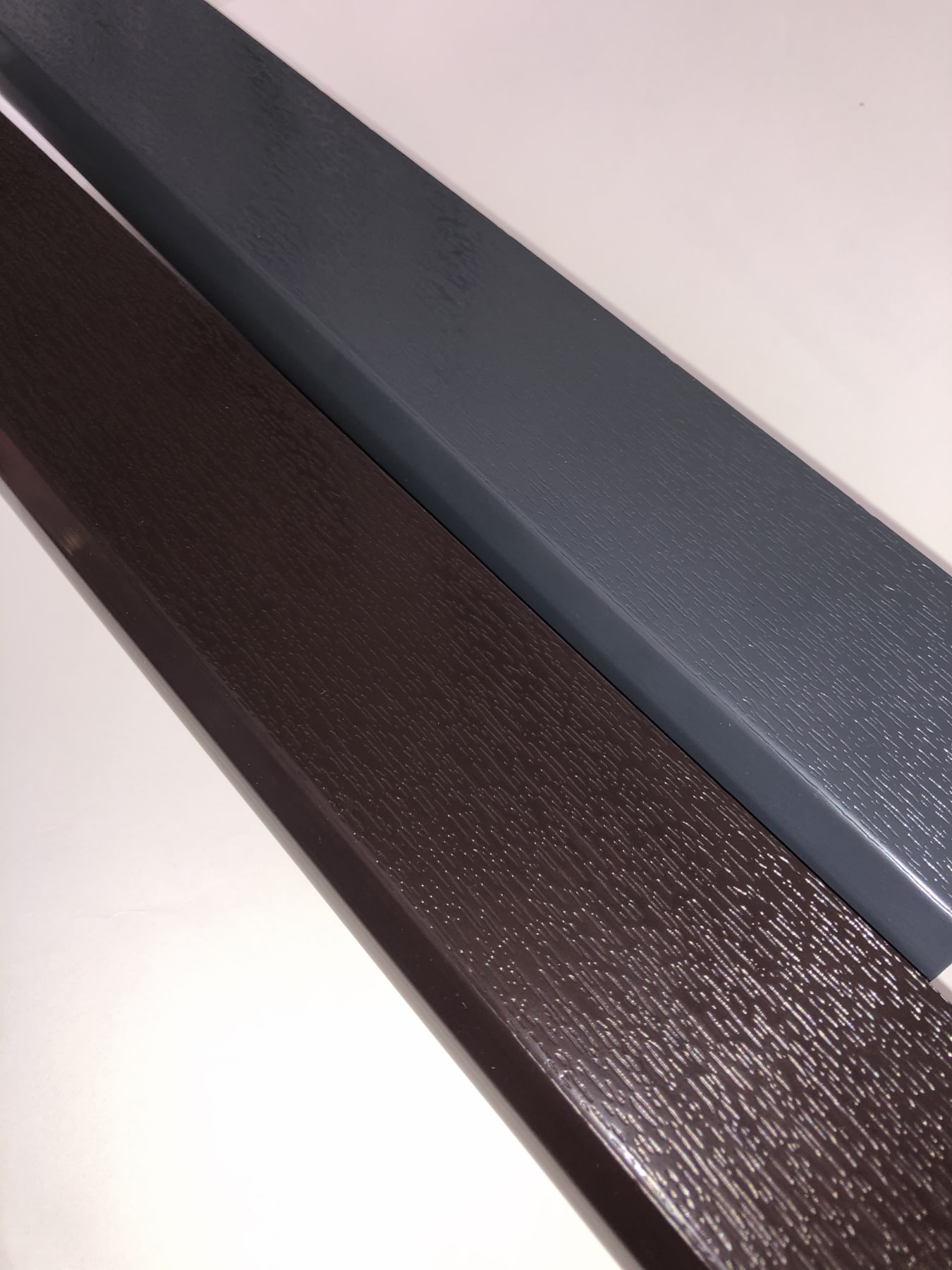

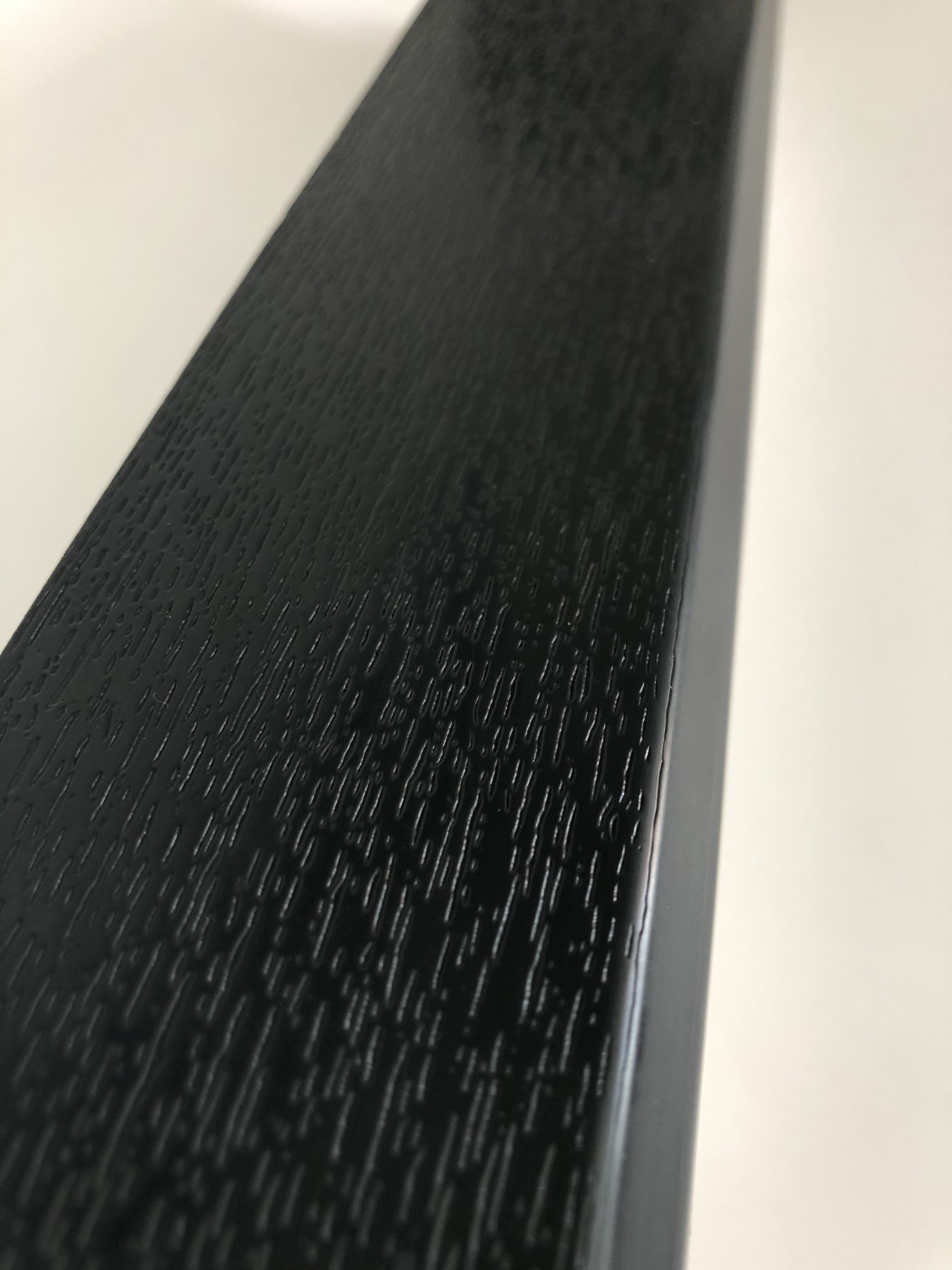

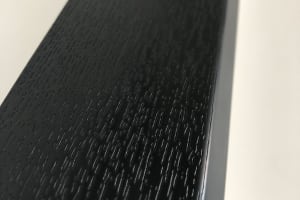

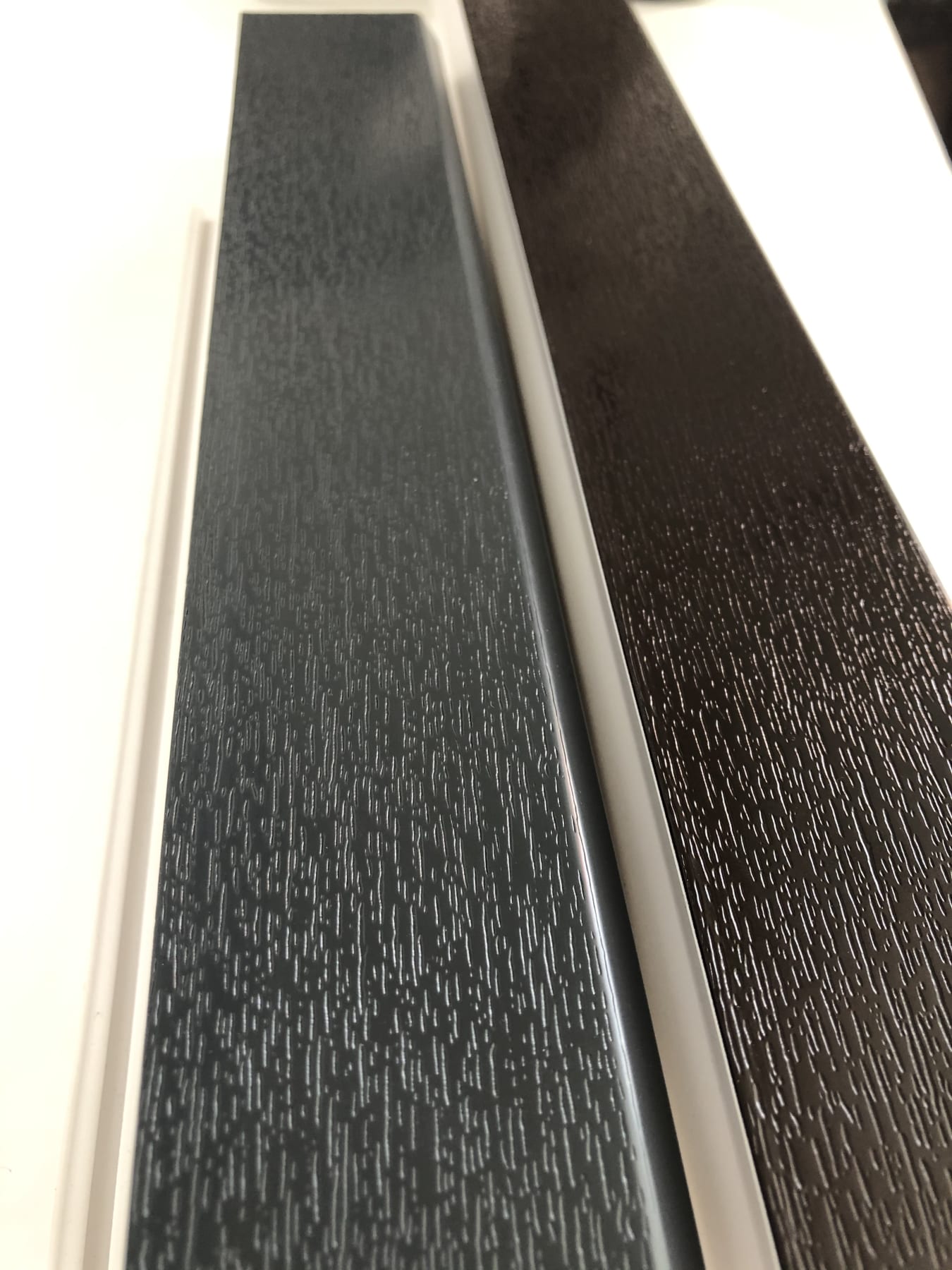

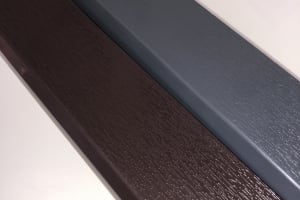

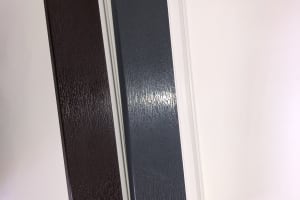

Варианты окраски и ламинации
Любой цвет под заказ по каталогу RAL

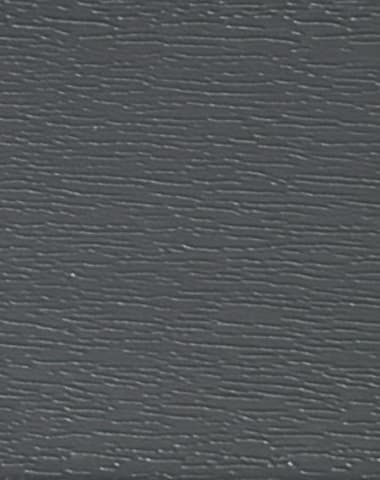

Антрацит
Тёмный дуб
Фурнитура
Возможность установки фурнитуры любого производителя
Противовзломная фурнитура
Стеклопакеты (бронированные, тонированные, зеркальные)
Более 20 вариантов ручек разного стиля и цвета
Замок от детей
Москитные сетки
Решения для реализации любых проектов
Импост усиленный
Артикул
V-570.02.04
Импост
Артикул
V-570.02
Створка
Артикул
V-570.03
Коробка
Артикул
V-570.01
Расширитель 60 мм на 70 серию
Артикул
S-570.20
Статический элемент
Артикул
S-570.26
Подставочный профиль 32/30 мм
Артикул
S-552.27
Соединитель рама-рама
Артикул
S-570.23
Подоконный профиль
Артикул
S-552.19
Подставочный профиль 30/18 мм
Артикул
S-552.18
Штапик 24 мм
Артикул
570.04
Штапик 32 мм
Артикул
552.05
Фигурный штапик 24 мм
Артикул
552.10
Штапик
Артикул
552.06
Уплотнитель
Артикул
TPE
Уплотнитель
Артикул
255
Уплотнитель
Артикул
228
Уплотнитель
Артикул
229
Армирующий профиль
Артикул
604
Армирующий профиль
Артикул
203
Армирующий профиль
Артикул
207
Соединитель импоста ТЭП
Артикул
УП-380-ТЭП
Соединитель импоста (стекло-композит)
Артикул
V570.02 РА
Соединитель импоста (металл)
Артикул
V570.02
